黄浦江杨浦大桥水质自动监测站临近黄浦江杨浦滨江段，基地周边包括多栋历史建筑，北侧为历史保护建筑三新纱厂，东侧为历史保护建筑电站辅机厂，西侧为新改建的党群服务站，是处于丰富的工业遗产建筑群中的小建筑。

项目原有建筑地上为废弃多年的监测站站房，地面建筑为5m长、12m宽的站房，周边为败落的院落和景观树池；地下为废弃的污水处理池，原有结构保留完整，包括集水池、污泥池、二尺池等，地下建筑形成一个地下混凝土盒体架构，面积约380平米。设计在挖掘保留场地与建筑历史印记的同时，赋予其新的功能与创新绿色技术，旨在建造一个“净零碳水质监测站”，通过整合性的主动、被动技术和全程计算来达至设计目标。其中最大的挑战是通过“热力学技术”与“光储氢微网系统”实现能源自给自足的净零碳目标。

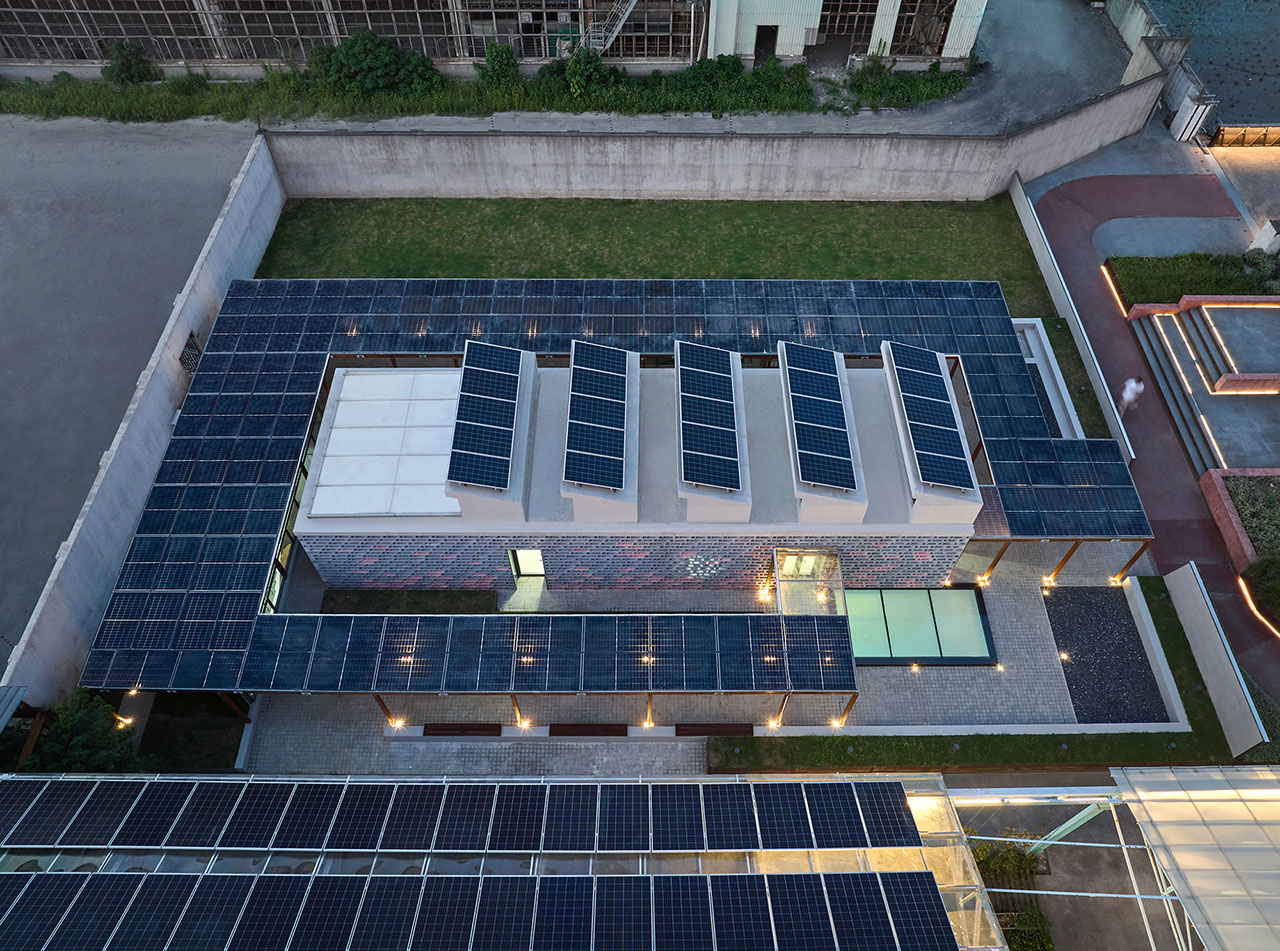

建筑的改造的基本策略是“最大化留存、轻量化介入”。建筑地上与地下部分采用最大化保留，包括建筑主体与混凝土为主地下空间材料肌理；围绕站房加设竹制回廊，一方面形成了地下展厅的开口和庭院覆盖，同时回廊顶部采用太阳能光伏板，形成建筑可再生能源的产能来源。建筑外围的回廊采用竹钢结构体系，环保生态，在整体的碳排放计算中提供植入碳为负碳的材料，竹钢采用钢构构件连接，形成轻量化的材料建构。

设计应对结构制约创造性介入空间改造。地下储水池的在无水情况下，需做抗浮处理，设计采用30CM的石英砂整体浇筑；为满足地下空间做为水博物馆使用，水池格构状空间在保留粗狂混凝土肌理的同时，做错落式开洞处理，使得视线和出入口流线得以形成；而新增回廊则生根在水池的顶板之上，并与紧邻的混凝土座凳连接，提供结构体系需要的侧推力。

地上与地下空间在垂直层面的打通与连接，是设计的重要策略，地下幽闭的水池空间需要识别度的强化，同时垂直方向的下沉庭院、热力烟囱、天窗等，为地上地下空间提供了自然通风与采光的设计原型基础。5组热力学烟囱插入建筑之中，其中两个贯通到地下展厅，形成建筑最具特征性与生态性的形态要素，热力学烟囱顶部北侧电动开窗，南侧斜面设置光伏板，最佳角度保证了最大化太阳能利用效能。围绕地下水池顶板，采用三种设计处理：在北侧三角形部分去除顶板，局部开放形成下沉庭院与楼梯交通；在回廊下部，局部凿通设置主入口楼梯；在西南侧结合景观绿化设置水平玻璃天窗，改善地下空间采光，形成视觉交流。

地上站房到黄浦江江边设置取水水管，穿越防汛墙外侧与黄浦江水直接相连。保留站房主体做双层立面处理，外部以可再生混凝土框架砌块进行模块化砌筑，形成外部遮阳与肌理，砌块色彩砖红与灰色相间，呼应三新纱厂与场地周边的工业建筑遗存；并以水波纹状的砌体变化呼应水文化主题。

项目“净零碳水质监测站”目标的实现，依赖于全方位的环境分析与调控技术整合。可再生能源的最大化利用是保证全生命周期净零碳的关键，设计采用创新的光储氢微网系统，由光伏发电子系统、锂电储能子系统、水电解氢储能发电子系统及能源管理系统组成。经测算，系统年均光伏上网电量为1.55万度电，市电下网电量为0.7万度电，系统可实现年度净零碳的目标。

结合建筑地下空间墙面局部防水整修，与结构一体埋设毛细管道，以毛细空调系统创造室内良好热湿环境。空调系统采用节能产品，达到了2级能效要求；风机、水泵变频控制，提高能源利用效率。

建筑内部安装多种传感器，能主动感知并主动调节建筑室内的环境参数，例如温度、相对湿度、CO2浓度等。暖通空调系统设置G4+F7的初中效过滤器，主动降低室内PM2.5浓度。

以被动式热力学技术改善建筑热湿环境的舒适度，并减少空调使用的频次，做到过渡季节的最大化自然环境调控。下沉庭院为地下一层休息厅提供侧向自然通风采光；地下一层展厅通过热力学烟囱实现自然通风采光，一层功能房间通过可开启外窗和烟囱天窗进行自然通风采光。

设计结合建筑功能和环境特征，设置以“水”为主题的室外展区，面向公众开放。设计结合参观流线，结合室外座椅供游憩活动，同时激活与电站辅机厂、三新纱厂至黄浦江畔的公共空间。参观体验者在地下展厅区域可饮用品尝净化处理的黄浦江水，增强环境科技与市民的互动。

项目名称：黄浦江杨浦大桥水质自动监测站改造工程

项目功能：市政+展览建筑

项目地址：上海市杨浦区杨浦滨江安浦路345号

用地面积：550m2

建筑面积：445m2（其中地上65m2，地下380m2）
